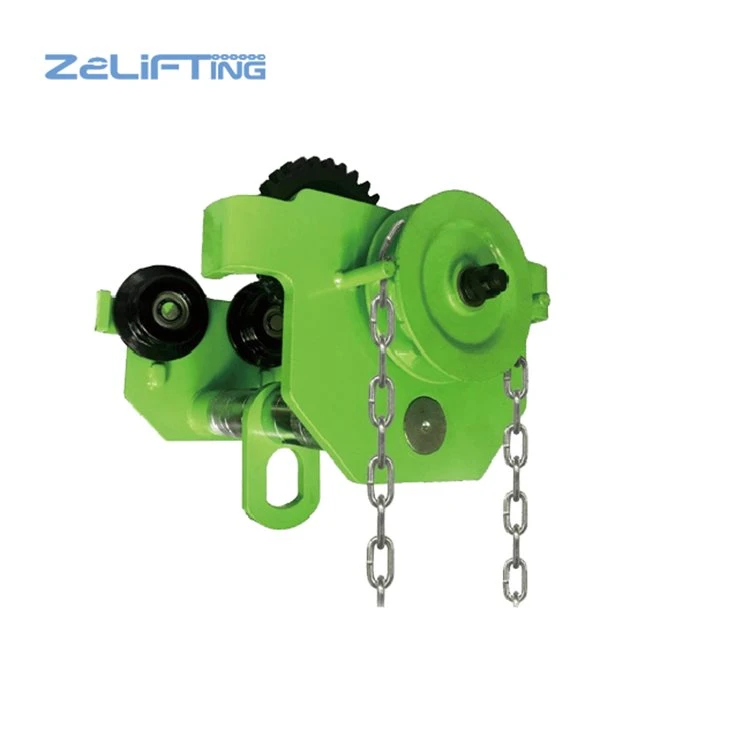

Geared Beam Trolley è un'unità di livello industriale che soddisfa le applicazioni di sollevamento più esigenti. Questo carrello a trave a ingranaggi leggero e robusto è dotato di ingranaggi per la posizione del carico positivo. Progettato per adattarsi alla maggior parte delle travi a I, S e W, questo carrello a trave a ingranaggi ha ruote per carrelli con cuscinetti a sfere di precisione, piastra anti-goccia e una resistente vernice smaltata cotta per una maggiore protezione.

Ogni unità include un tag ID per l'identificazione e un certificato di prova individuale e un numero di serie per la tracciabilità. Simile al Push Trolley, la versione a ingranaggi consente di tirare una catena manuale proprio come su un blocco catena

TRATTI SOMATICI

● Capacità da 500 KG a 30.000 KG

● Il design della piastra anti-goccia garantisce una maggiore sicurezza e previene anche danni alle ruote.

● Larghezza del fascio estesa disponibile.

● Movimento fluido e facile.

Modello	Capacità (Ton)	Raggio minimo Curva (m)	Larghezza flangia I-Beam (mm)		Dim A (mm)		Dim B (mm)	Dim C (mm)	Dim E (mm)	Peso netto (KG)
Modello	Capacità (Ton)	Raggio minimo Curva (m)	un	b	un	b	Dim B (mm)	Dim C (mm)	Dim E (mm)	un	b
ZGT 1/2	0.5	0.8	50-152	50-203	272	322	194	158	28	10	10.5
ZGT 1 ·	1	0.9	64-203	64-305	334	436	236	196	32	14.5	16
ZGT 2 ·	2	1.0	88-203	88-305	343	445	268	226	42	22	24
ZGT 3 ·	3	1.2	100-203	100-305	357	459	322	266	52	34	38
ZGT 5 ·	5	1.3	114-203	114-305	373	475	362	301	62	47	53
ZGT 10 ·	10	1.7	125-203	117-305	423	525	442	396	72	88	94
ZGT 20 ·	20	3.5			498	600	555	498	95	165	174
ZGT 30 ·	30	6.0			-	673	710	598	105	-	337

Disponibile con lunghezze della catena a mano personalizzate per adattarsi all'altezza di caduta, perfetto per carichi più pesanti difficili da spingere.

Normalmente adatto per il movimento di paranci a catena e altri elementi di attrezzature di sollevamento, è ideale per l'uso in garage, officine, magazzini e altre aree in cui sono installate macchine o dove viene sollevato il carico, in particolare nei luoghi senza apparecchiature elettriche per svolgere il lavoro.

Installazione di Geared Beam Trolley


Misurare la larghezza del raggio della pista.		Assemblare la piastra di sospensione e il numero richiesto di rondelle distanziatrici all'interno delle piastre laterali del carrello

La dimensione tra le flange delle ruote del carrello deve essere maggiore della flangia del fascio.		Assemblare le rondelle rimanenti su entrambi i lati delle piastre laterali del carrello e montare i dadi sul perno del gancio.

Assemblare le rondelle rimanenti su entrambi i lati delle piastre laterali del carrello e montare i dadi sul perno del gancio.		Finito

Con il carrello assemblato liberamente, stendere le piastre laterali consentendo di posizionare le ruote del carrello sopra la flangia del fascio, in modo che il carrello si sieda correttamente sulla trave.		Stringere i dadi contro le rondelle.
